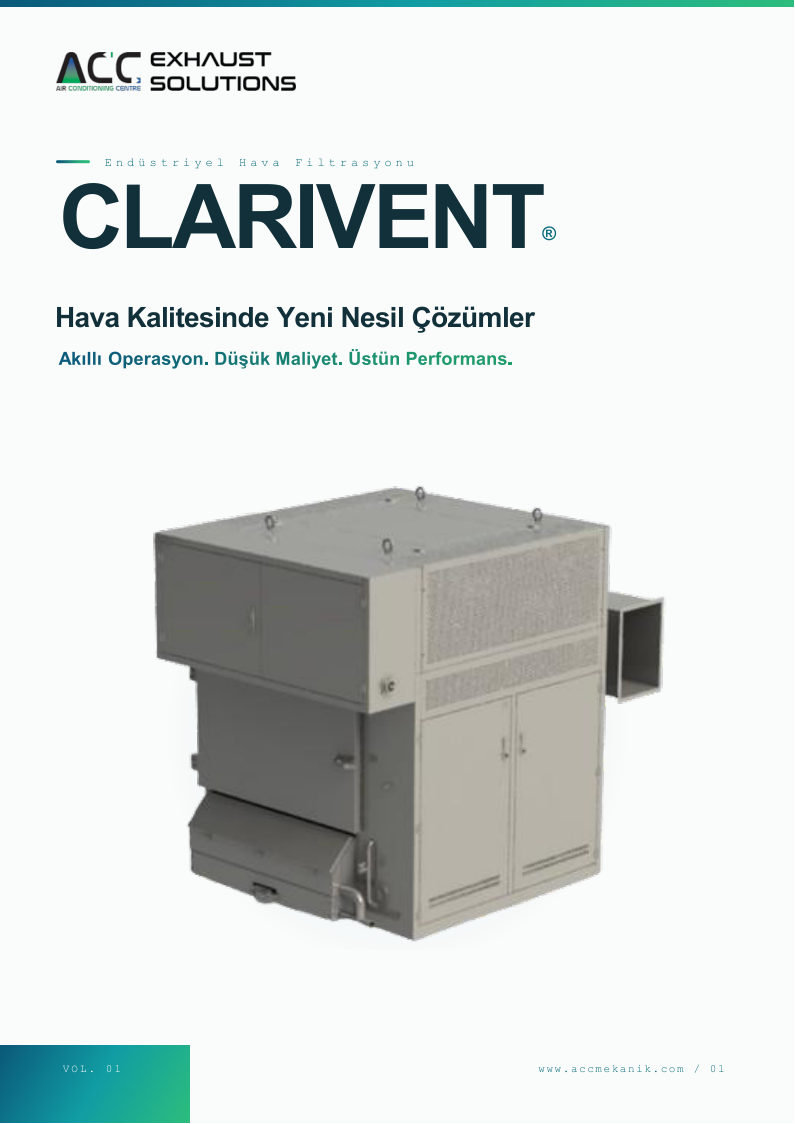

Endüstriyel Hava Filtrasyonu

CLARIVENT^®

Hava Kalitesinde Yeni Nesil Çözümler

Akıllı Operasyon. Düşük Maliyet. Üstün Performans.

Kataloğu İndir (PDF) Kataloğu Önizle

%99'a kadarpartikül yakalama oranı

<68 dB(A)çalışma ses seviyesi

%40'a kadarfan enerji tasarrufu

10–20 bin m³/hhava debisi

Hava akışı

Ürün Tanıtımı

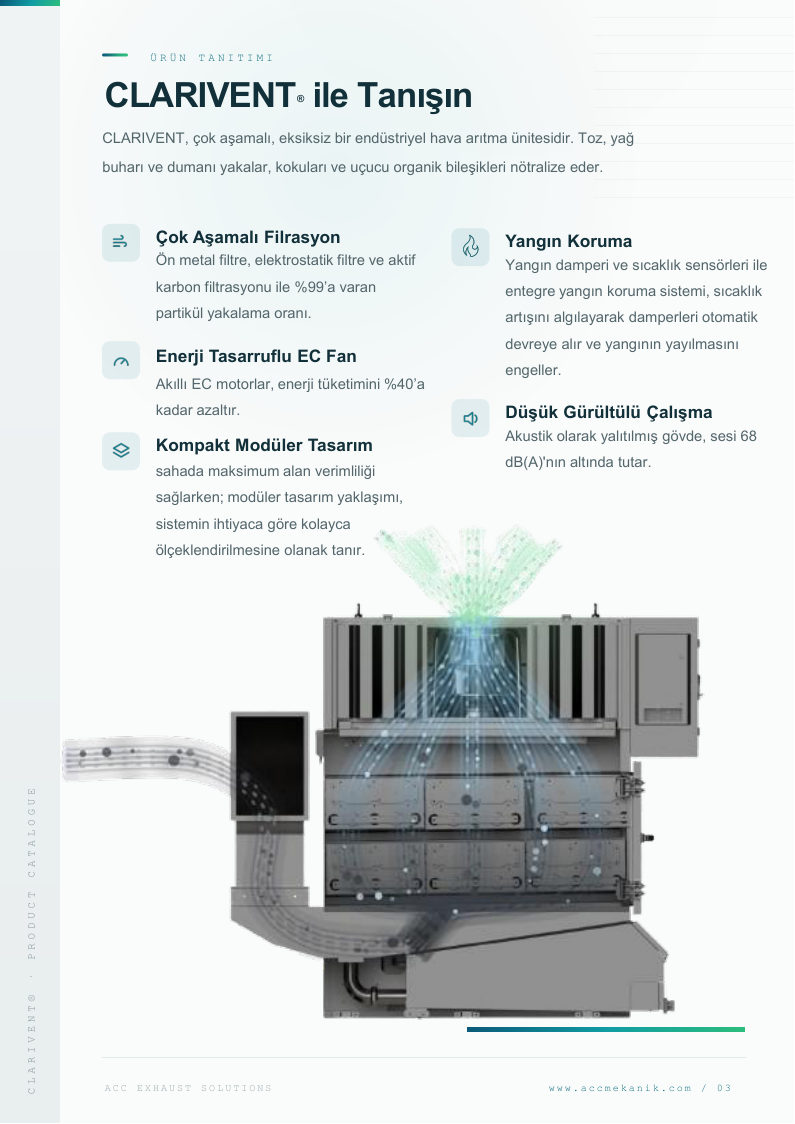

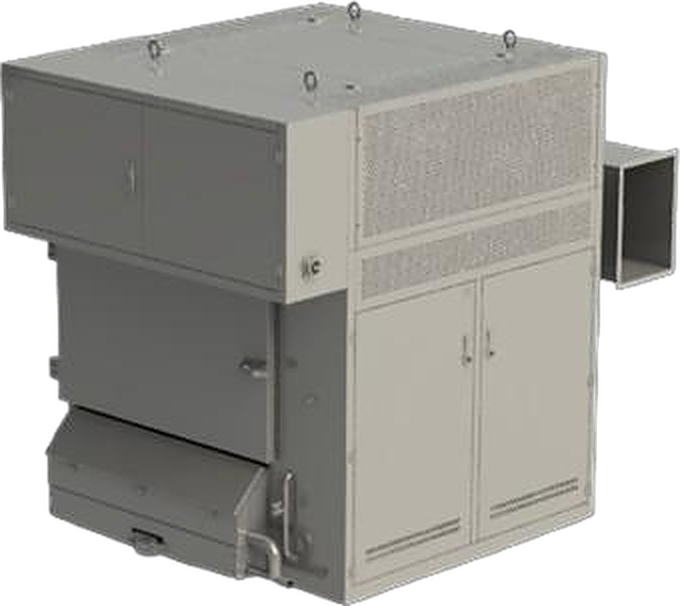

CLARIVENT® ile Tanışın

CLARIVENT, çok aşamalı, eksiksiz bir endüstriyel hava arıtma ünitesidir. Toz, yağ buharı ve dumanı yakalar; kokuları ve uçucu organik bileşikleri nötralize eder.

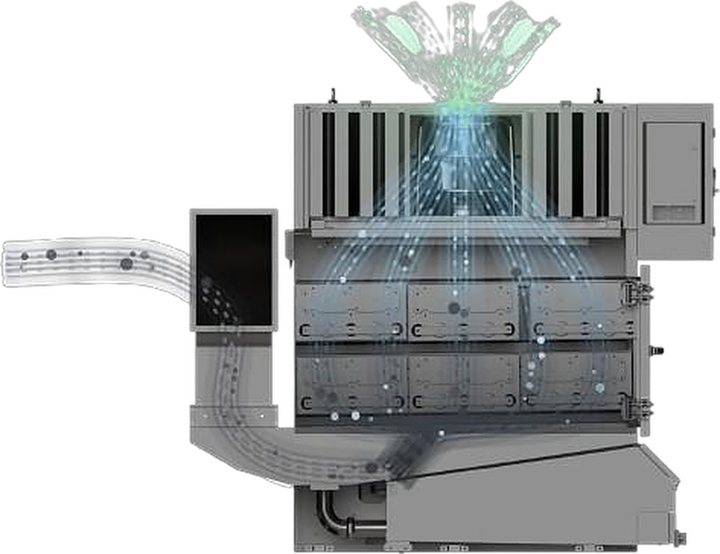

Kirli hava tabandan girer; ön filtre, elektrostatik filtre ve aktif karbondan geçerek temiz hava olarak çıkar.

Kompakt Modüler TasarımSahada maksimum alan verimliliği sağlarken; modüler tasarım yaklaşımı, sistemin ihtiyaca göre kolayca ölçeklendirilmesine olanak tanır.

Yangın KorumaYangın damperi ve sıcaklık sensörleri ile entegre yangın koruma sistemi, sıcaklık artışını algılayarak damperleri otomatik devreye alır ve yangının yayılmasını engeller.

99%

Çok Aşamalı Filtrasyon

Ön metal filtre, elektrostatik filtre ve aktif karbon filtrasyonu ile %99'a varan partikül yakalama oranı.

40%

Enerji Tasarruflu EC Fan

Akıllı EC motorlar, enerji tüketimini %40'a kadar azaltır.

68dB(A)

Düşük Gürültülü Çalışma

Akustik olarak yalıtılmış gövde, sesi 68 dB(A)'nın altında tutar.

Filtrasyon Teknolojileri

Üç aşama, tek sistem.

Metal ön filtre, elektrostatik filtre (ESP) ve aktif karbon: her aşama farklı bir kirleticiyi hedefler.

Aşama 01

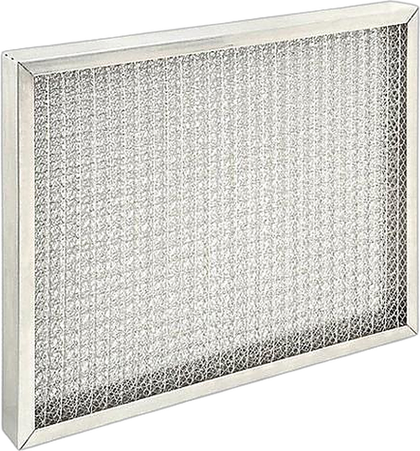

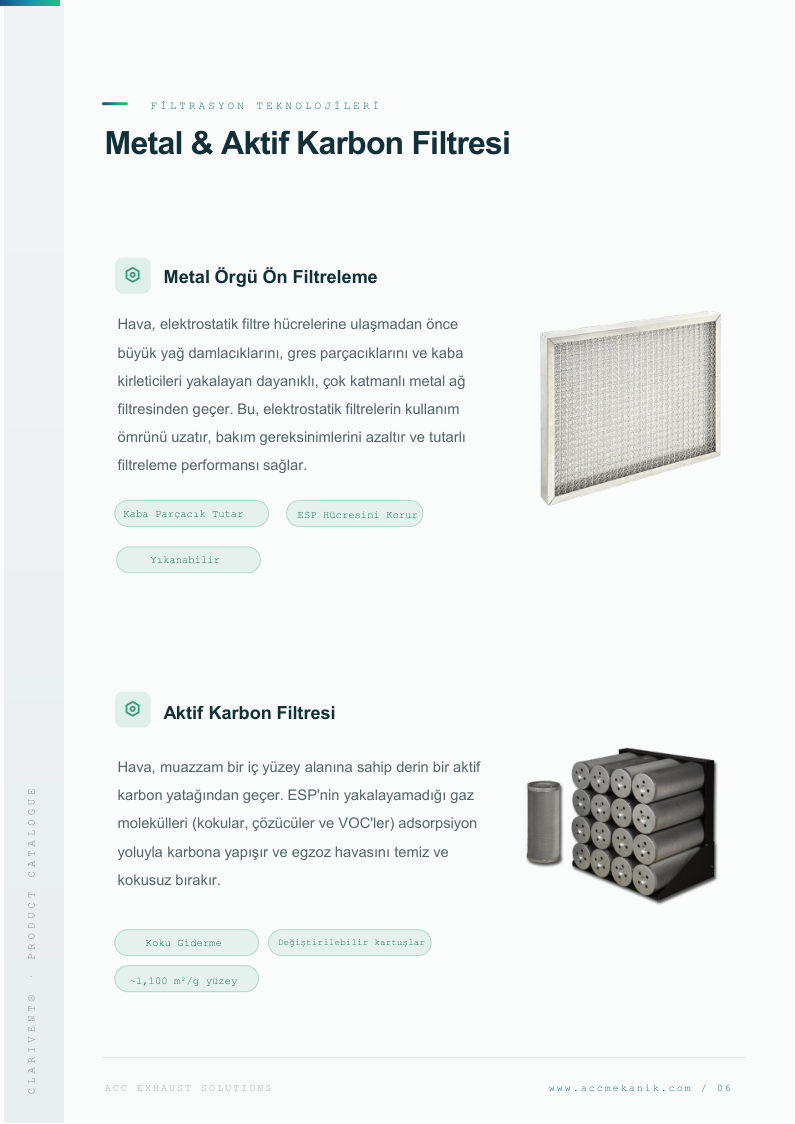

Metal Örgü Ön Filtreleme

Hava, elektrostatik filtre hücrelerine ulaşmadan önce büyük yağ damlacıklarını, gres parçacıklarını ve kaba kirleticileri yakalayan dayanıklı, çok katmanlı metal ağ filtresinden geçer. Bu, elektrostatik filtrelerin kullanım ömrünü uzatır, bakım gereksinimlerini azaltır ve tutarlı filtreleme performansı sağlar.

Kaba Parçacık TutarESP Hücresini KorurYıkanabilir

Aşama 02

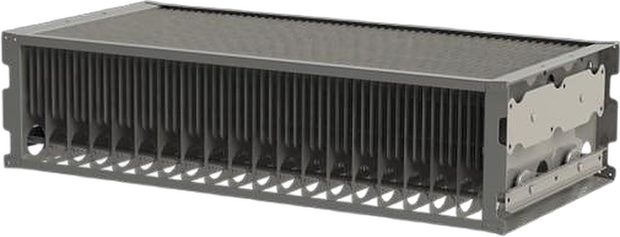

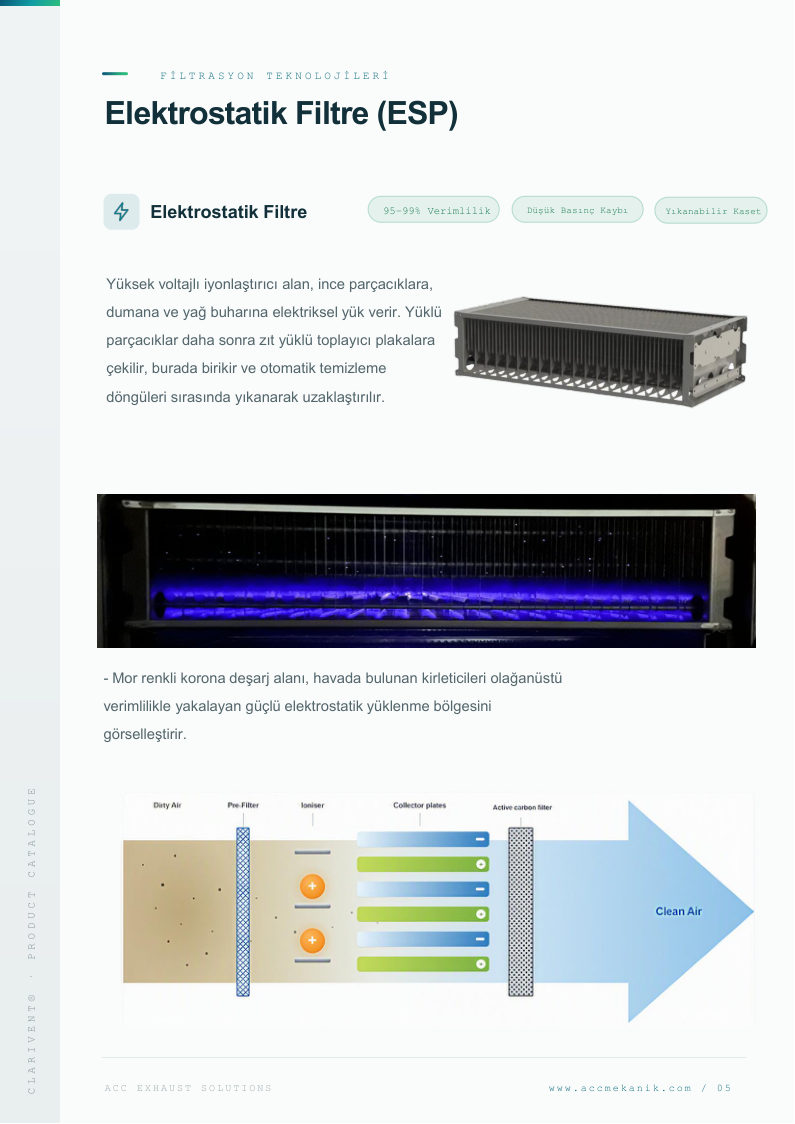

Elektrostatik Filtre (ESP)

Yüksek voltajlı iyonlaştırıcı alan, ince parçacıklara, dumana ve yağ buharına elektriksel yük verir. Yüklü parçacıklar daha sonra zıt yüklü toplayıcı plakalara çekilir, burada birikir ve otomatik temizleme döngüleri sırasında yıkanarak uzaklaştırılır.

%95–99 VerimlilikDüşük Basınç KaybıYıkanabilir Kaset

Aşama 03

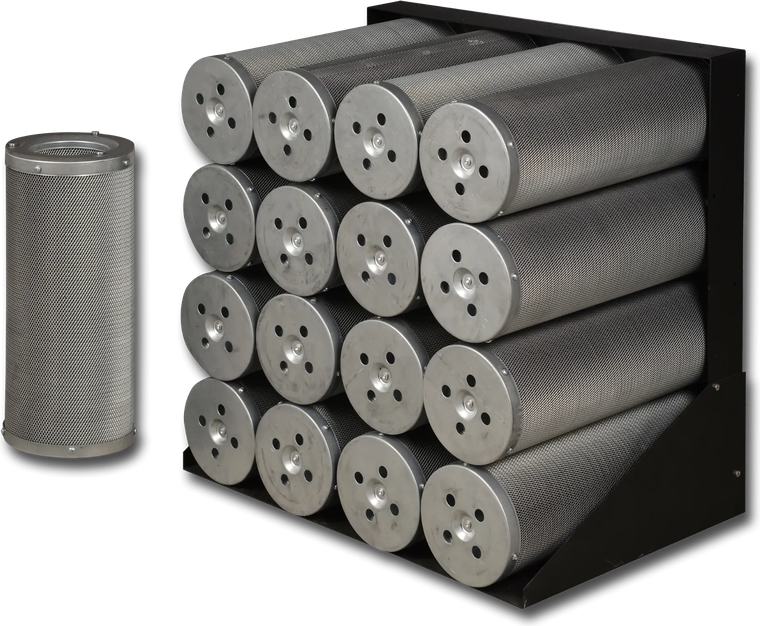

Aktif Karbon Filtresi

Hava, muazzam bir iç yüzey alanına sahip derin bir aktif karbon yatağından geçer. ESP'nin yakalayamadığı gaz molekülleri (kokular, çözücüler ve VOC'ler) adsorpsiyon yoluyla karbona yapışır ve egzoz havasını temiz ve kokusuz bırakır.

Koku GidermeDeğiştirilebilir Kartuşlar~1.100 m²/g yüzey

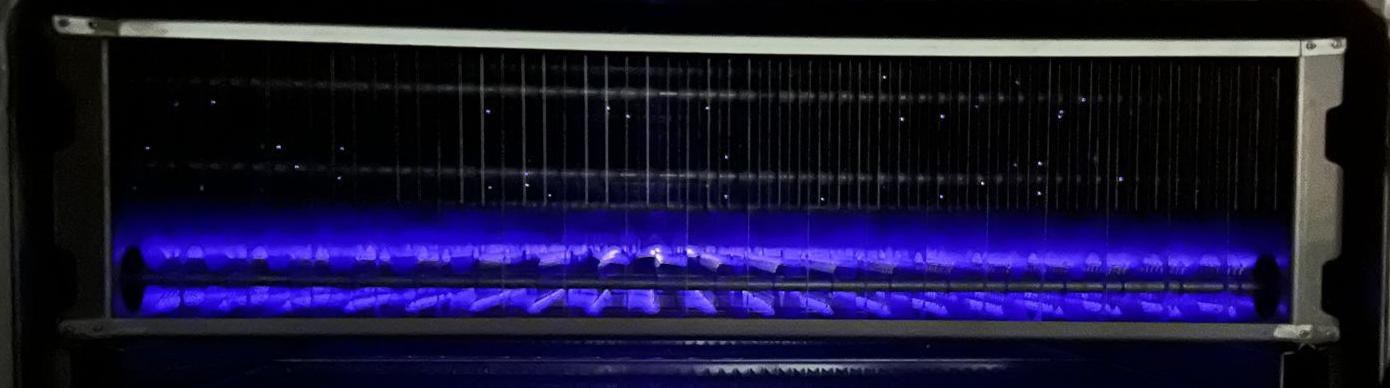

Mor renkli korona deşarj alanı, havada bulunan kirleticileri olağanüstü verimlilikle yakalayan güçlü elektrostatik yüklenme bölgesini görselleştirir.

Filtrasyon prensibi

Ürün Tanıtımı

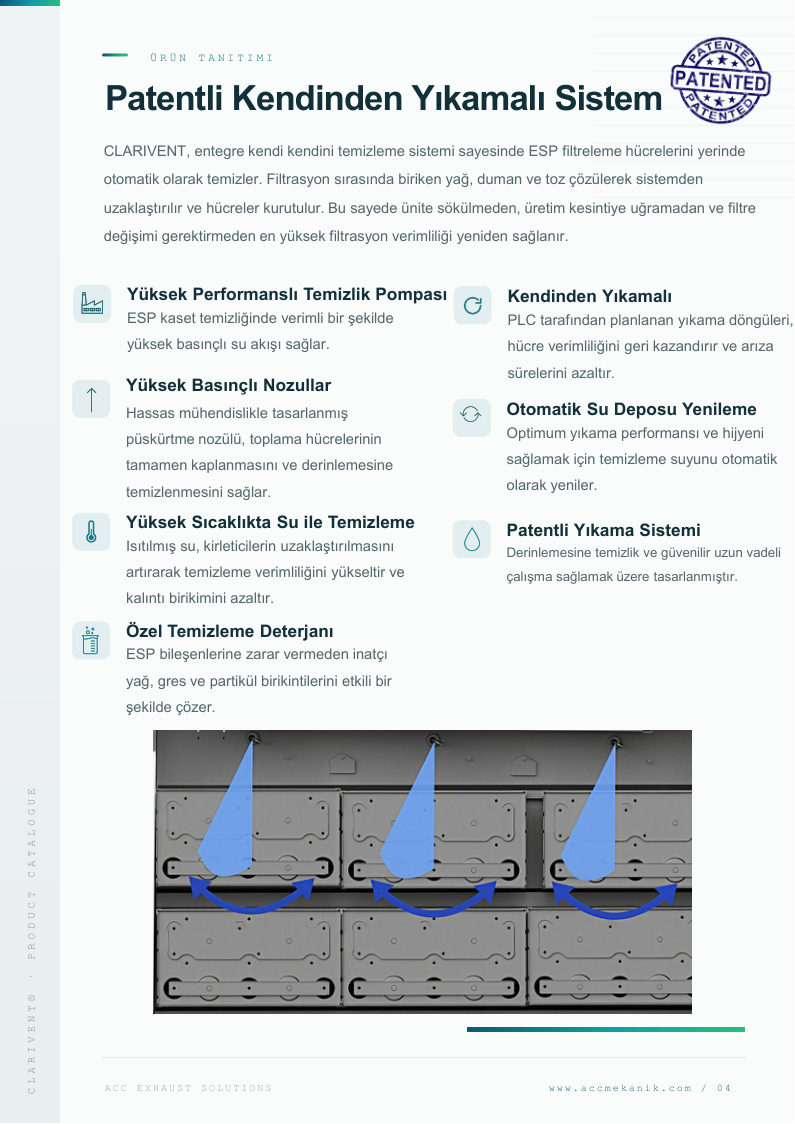

Patentli Kendinden Yıkamalı Sistem

CLARIVENT, entegre kendi kendini temizleme sistemi sayesinde ESP filtreleme hücrelerini yerinde otomatik olarak temizler. Filtrasyon sırasında biriken yağ, duman ve toz çözülerek sistemden uzaklaştırılır ve hücreler kurutulur. Bu sayede ünite sökülmeden, üretim kesintiye uğramadan ve filtre değişimi gerektirmeden en yüksek filtrasyon verimliliği yeniden sağlanır.

Patentli Yıkama SistemiDerinlemesine temizlik ve güvenilir uzun vadeli çalışma sağlamak üzere tasarlanmıştır.

Yüksek Performanslı Temizlik Pompası

ESP kaset temizliğinde verimli bir şekilde yüksek basınçlı su akışı sağlar.

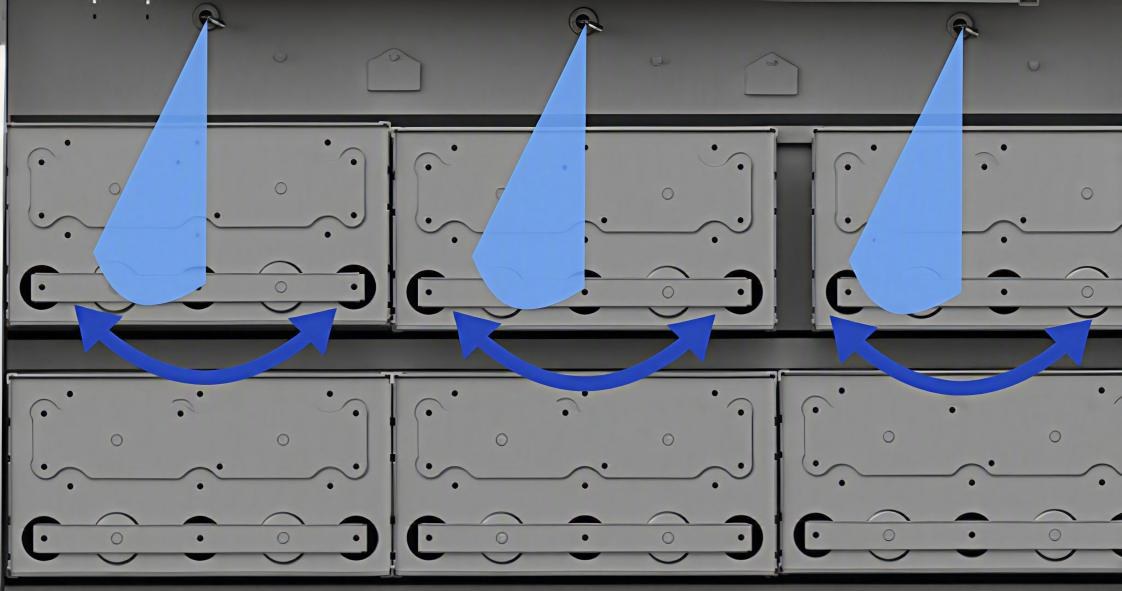

Yüksek Basınçlı Nozüller

Hassas mühendislikle tasarlanmış püskürtme nozülü, toplama hücrelerinin tamamen kaplanmasını ve derinlemesine temizlenmesini sağlar.

Yüksek Sıcaklıkta Su ile Temizleme

Isıtılmış su, kirleticilerin uzaklaştırılmasını artırarak temizleme verimliliğini yükseltir ve kalıntı birikimini azaltır.

Özel Temizleme Deterjanı

ESP bileşenlerine zarar vermeden inatçı yağ, gres ve partikül birikintilerini etkili bir şekilde çözer.

Kendinden Yıkamalı

PLC tarafından planlanan yıkama döngüleri, hücre verimliliğini geri kazandırır ve arıza sürelerini azaltır.

Otomatik Su Deposu Yenileme

Optimum yıkama performansı ve hijyeni sağlamak için temizleme suyunu otomatik olarak yeniler.

Yangın Koruma

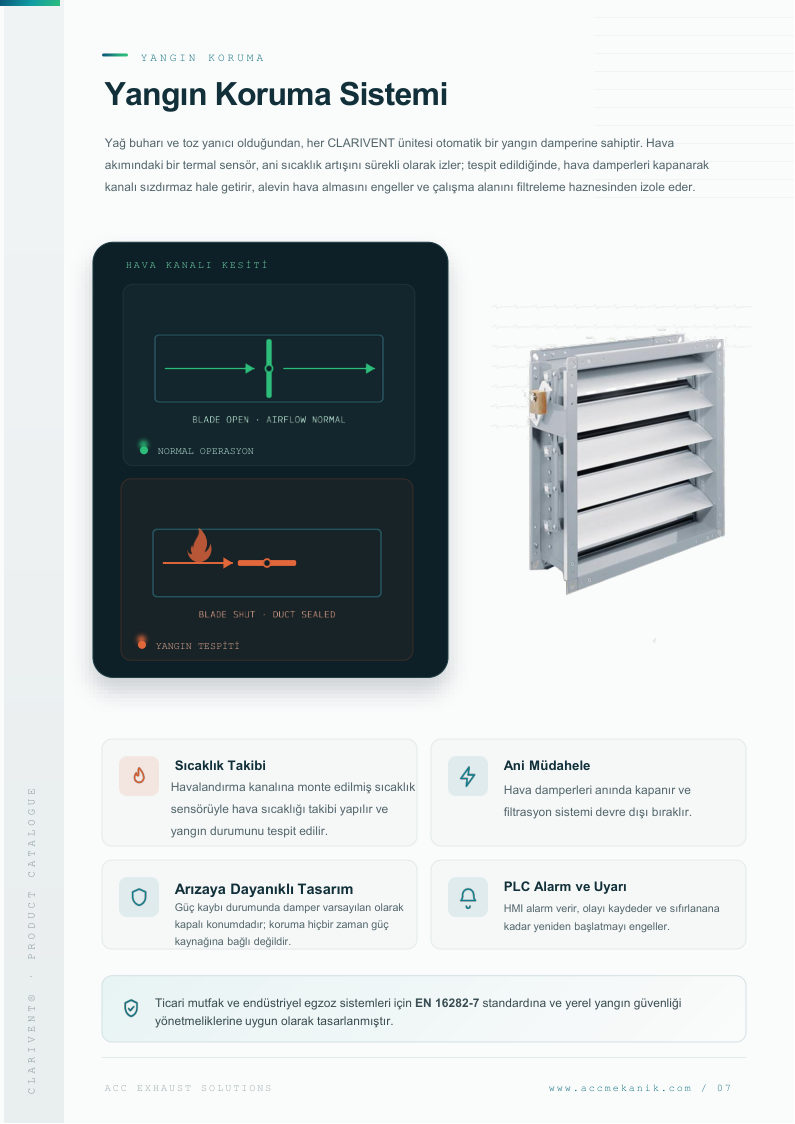

Yangın Koruma Sistemi

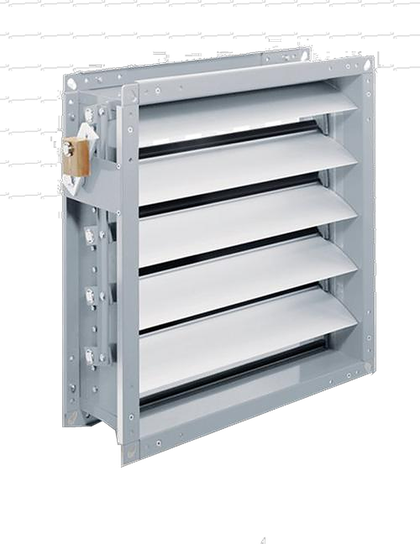

Yağ buharı ve toz yanıcı olduğundan, her CLARIVENT ünitesi otomatik bir yangın damperine sahiptir. Hava akımındaki bir termal sensör, ani sıcaklık artışını sürekli olarak izler; tespit edildiğinde, hava damperleri kapanarak kanalı sızdırmaz hale getirir, alevin hava almasını engeller ve çalışma alanını filtreleme haznesinden izole eder.

HAVA KANALI KESİTİ

Normal Operasyon

Yangın Tespiti

Sıcaklık Takibi

Havalandırma kanalına monte edilmiş sıcaklık sensörüyle hava sıcaklığı takibi yapılır ve yangın durumu tespit edilir.

Ani Müdahale

Hava damperleri anında kapanır ve filtrasyon sistemi devre dışı bırakılır.

Arızaya Dayanıklı Tasarım

Güç kaybı durumunda damper varsayılan olarak kapalı konumdadır; koruma hiçbir zaman güç kaynağına bağlı değildir.

PLC Alarm ve Uyarı

HMI alarm verir, olayı kaydeder ve sıfırlanana kadar yeniden başlatmayı engeller.

Ticari mutfak ve endüstriyel egzoz sistemleri için EN 16282-7 standardına ve yerel yangın güvenliği yönetmeliklerine uygun olarak tasarlanmıştır.

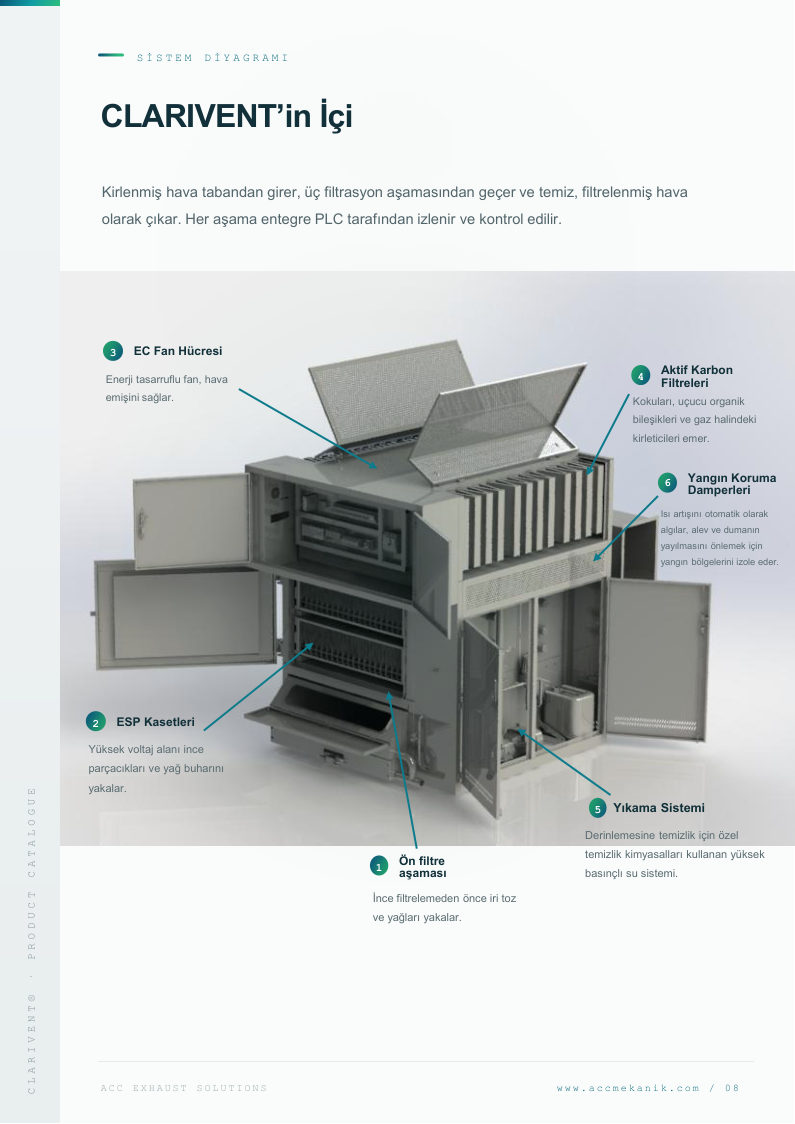

Sistem Diyagramı

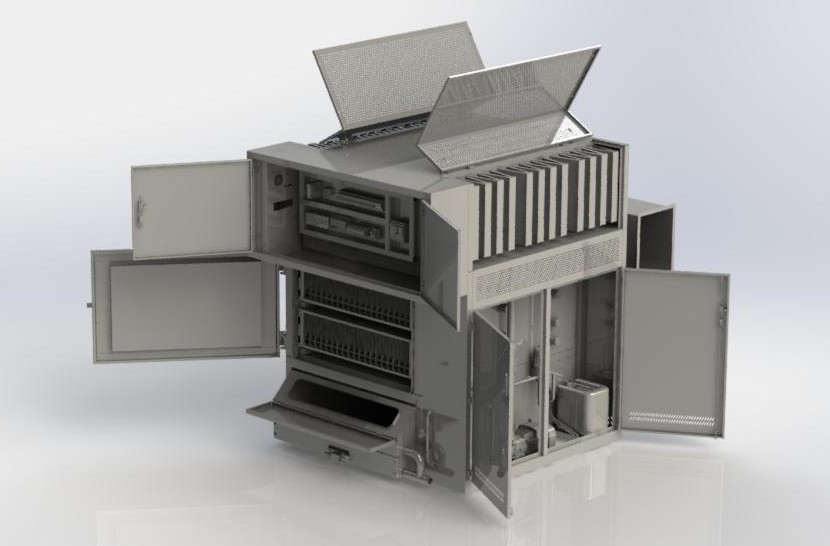

CLARIVENT'in İçi

Kirlenmiş hava tabandan girer, üç filtrasyon aşamasından geçer ve temiz, filtrelenmiş hava olarak çıkar. Her aşama entegre PLC tarafından izlenir ve kontrol edilir.

1
Ön Filtre Aşamasıİnce filtrelemeden önce iri toz ve yağları yakalar.
2
ESP KasetleriYüksek voltaj alanı ince parçacıkları ve yağ buharını yakalar.
3
EC Fan HücresiEnerji tasarruflu fan, hava emişini sağlar.
4
Aktif Karbon FiltreleriKokuları, uçucu organik bileşikleri ve gaz halindeki kirleticileri emer.
5
Yıkama SistemiDerinlemesine temizlik için özel temizlik kimyasalları kullanan yüksek basınçlı su sistemi.
6
Yangın Koruma DamperleriIsı artışını otomatik olarak algılar, alev ve dumanın yayılmasını önlemek için yangın bölgelerini izole eder.

Numaralara dokunun ya da imleci üzerlerine getirin.

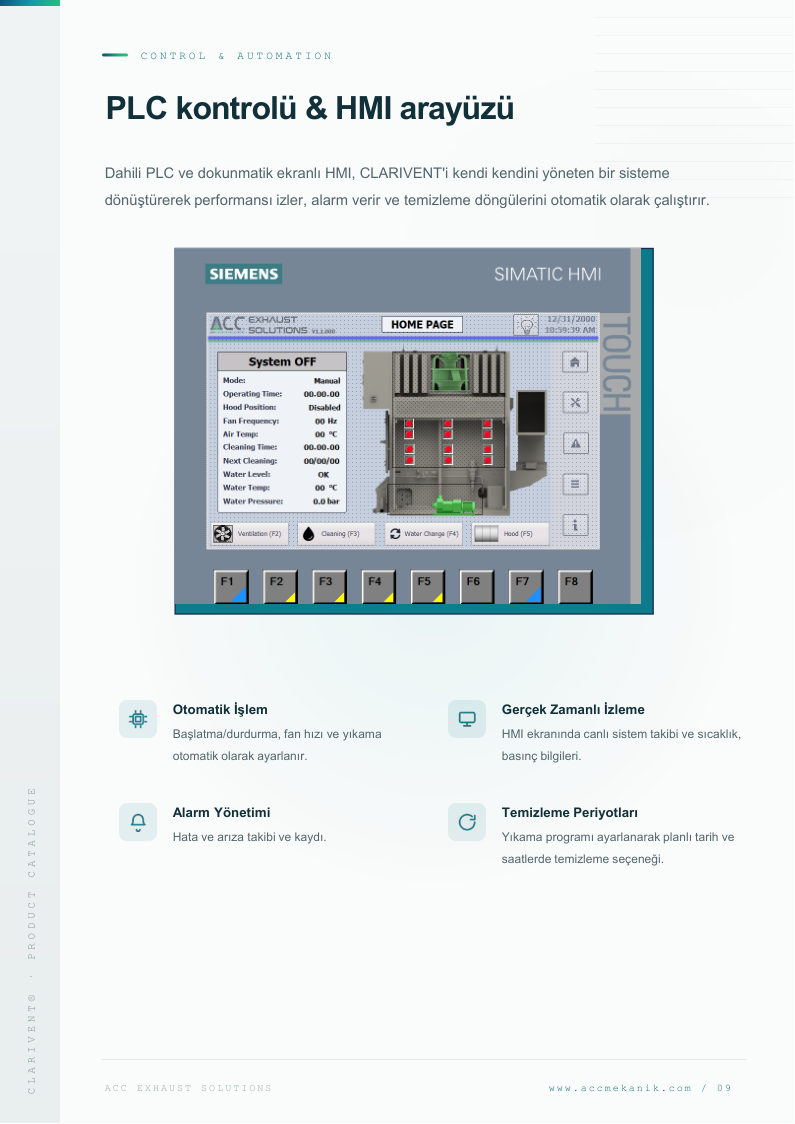

Kontrol & Otomasyon

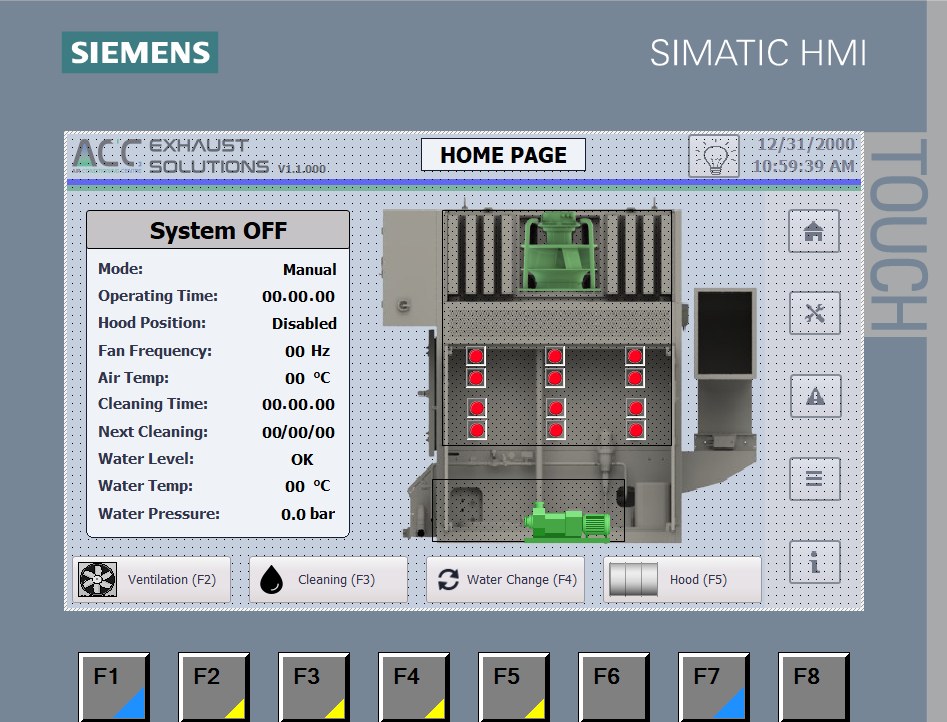

PLC Kontrolü & HMI Arayüzü

Dahili PLC ve dokunmatik ekranlı HMI, CLARIVENT'i kendi kendini yöneten bir sisteme dönüştürerek performansı izler, alarm verir ve temizleme döngülerini otomatik olarak çalıştırır.

Otomatik İşlemBaşlatma/durdurma, fan hızı ve yıkama otomatik olarak ayarlanır.

Gerçek Zamanlı İzlemeHMI ekranında canlı sistem takibi ve sıcaklık, basınç bilgileri.

Alarm YönetimiHata ve arıza takibi ve kaydı.

Temizleme PeriyotlarıYıkama programı ayarlanarak planlı tarih ve saatlerde temizleme seçeneği.

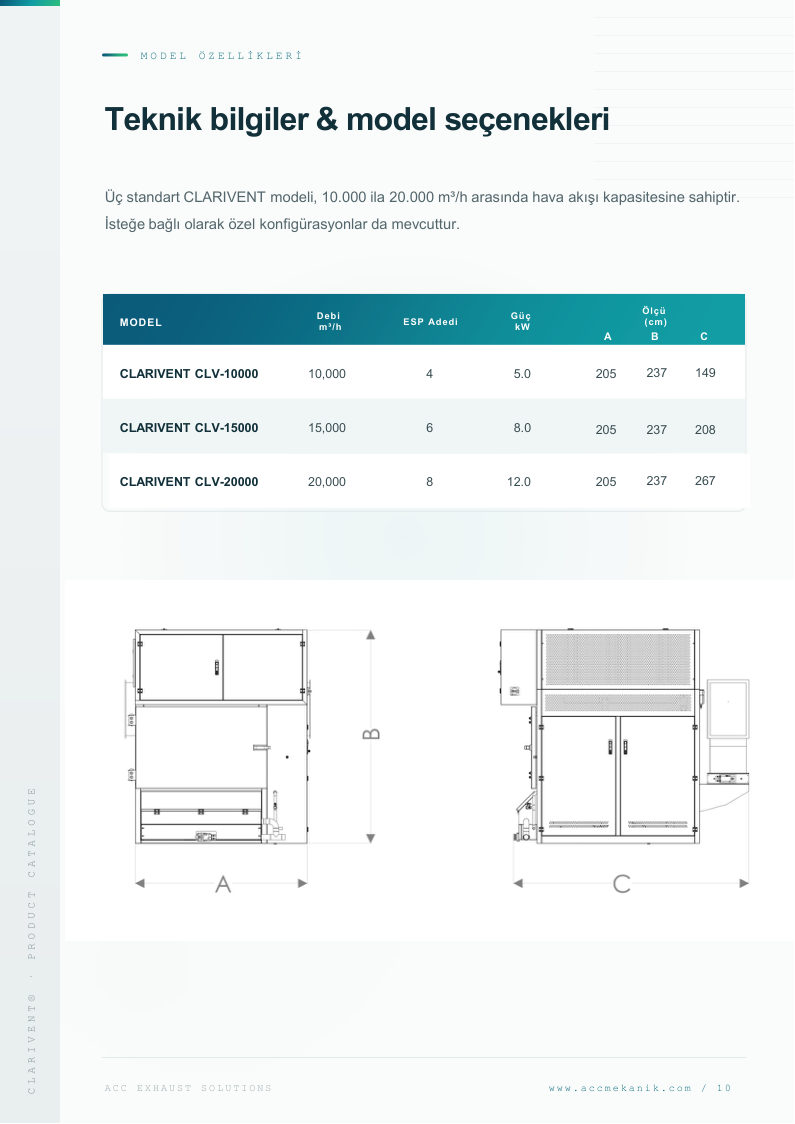

Model Özellikleri

Teknik Bilgiler & Model Seçenekleri

Üç standart CLARIVENT modeli, 10.000 ila 20.000 m³/h arasında hava akışı kapasitesine sahiptir. İsteğe bağlı olarak özel konfigürasyonlar da mevcuttur.

CLARIVENT CLV-10000

10.000m³/h

Hava Debisi

ESP Adedi4

Güç5,0kW

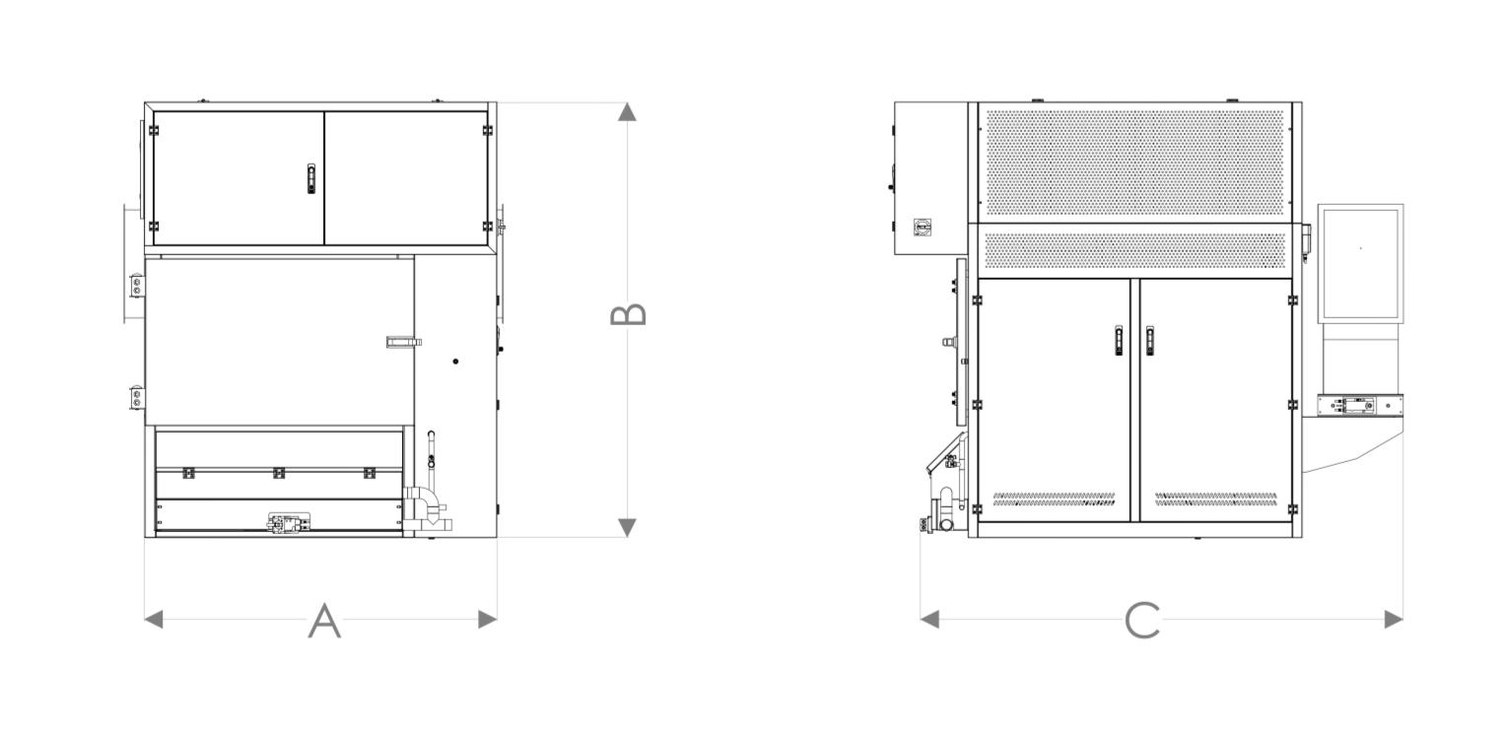

Ölçüler A × B × C205 × 237 × 149cm

Model	Debi (m³/h)	ESP Adedi	Güç (kW)	A (cm)	B (cm)	C (cm)
CLARIVENT CLV-10000	10.000	4	5,0	205	237	149
CLARIVENT CLV-15000	15.000	6	8,0	205	237	208
CLARIVENT CLV-20000	20.000	8	12,0	205	237	267

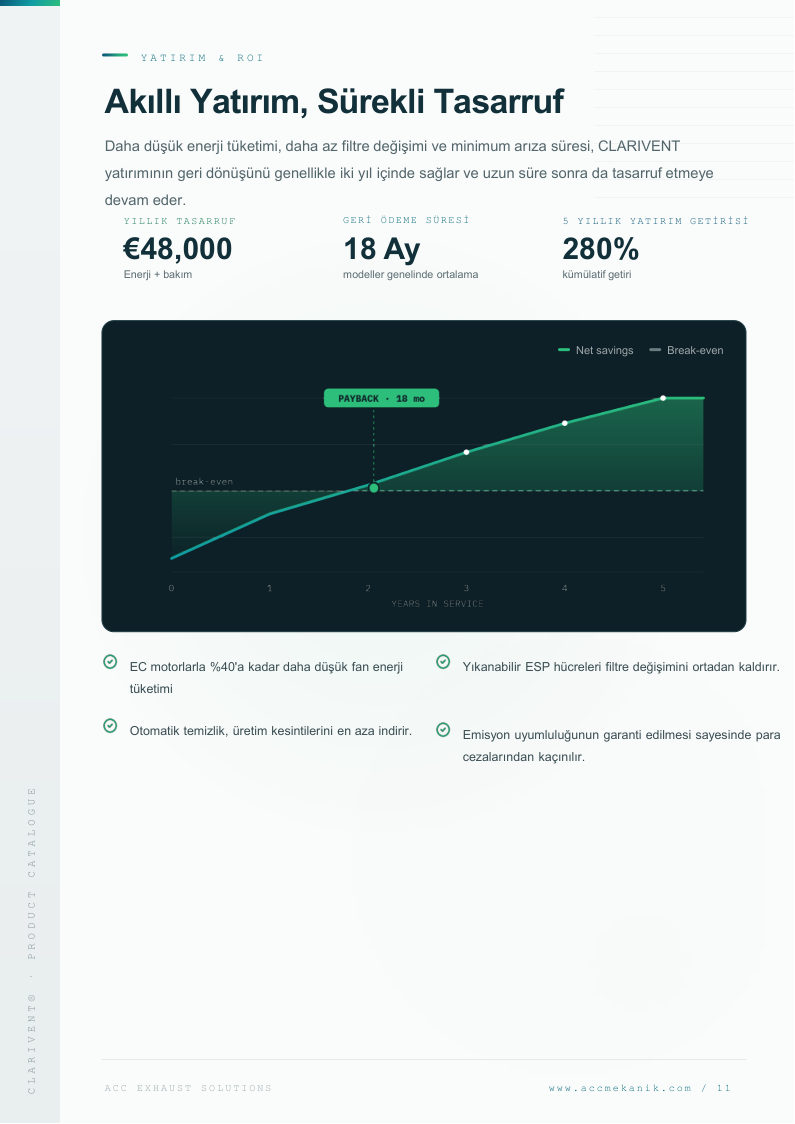

Yatırım & ROI

Akıllı Yatırım, Sürekli Tasarruf

Daha düşük enerji tüketimi, daha az filtre değişimi ve minimum arıza süresi, CLARIVENT yatırımının geri dönüşünü genellikle iki yıl içinde sağlar ve uzun süre sonra da tasarruf etmeye devam eder.

YILLIK TASARRUF

€48,000

Enerji + bakım

GERİ ÖDEME SÜRESİ

18 Ay

modeller genelinde ortalama

5 YILLIK YATIRIM GETİRİSİ

%280

kümülatif getiri

EC motorlarla %40'a kadar daha düşük fan enerji tüketimi

Yıkanabilir ESP hücreleri filtre değişimini ortadan kaldırır.

Otomatik temizlik, üretim kesintilerini en aza indirir.

Emisyon uyumluluğunun garanti edilmesi sayesinde para cezalarından kaçınılır.

Değerler modeller genelinde ortalama tahminlerdir; grafik ölçekli değil, gösterim amaçlıdır. Tesisinize özel hesaplama için bizimle iletişime geçin.

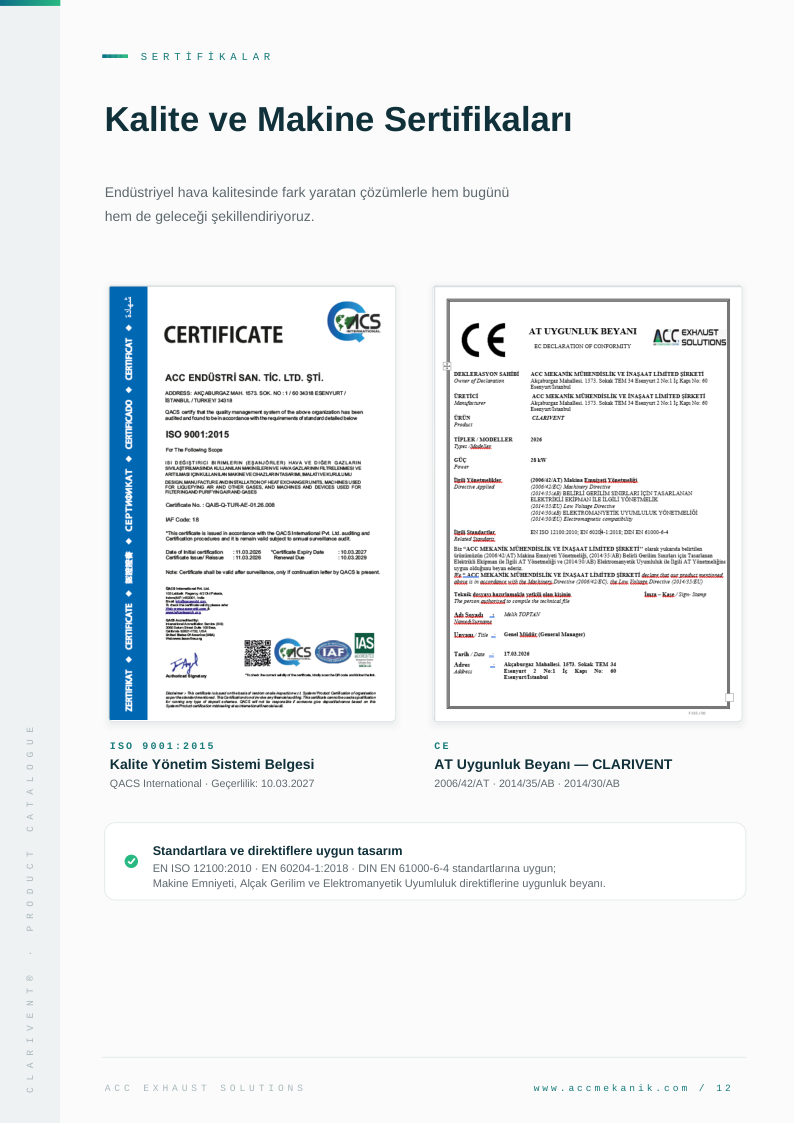

Sertifikalar

Kalite ve Makine Sertifikaları

Endüstriyel hava kalitesinde fark yaratan çözümlerle hem bugünü hem de geleceği şekillendiriyoruz.

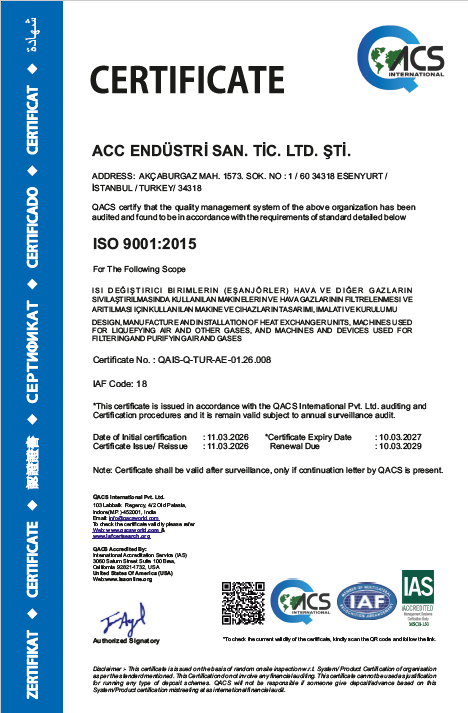

ISO 9001:2015 — Kalite Yönetim Sistemi Belgesi — ISO 9001:2015Kalite Yönetim Sistemi BelgesiQACS International · Geçerlilik: 10.03.2027

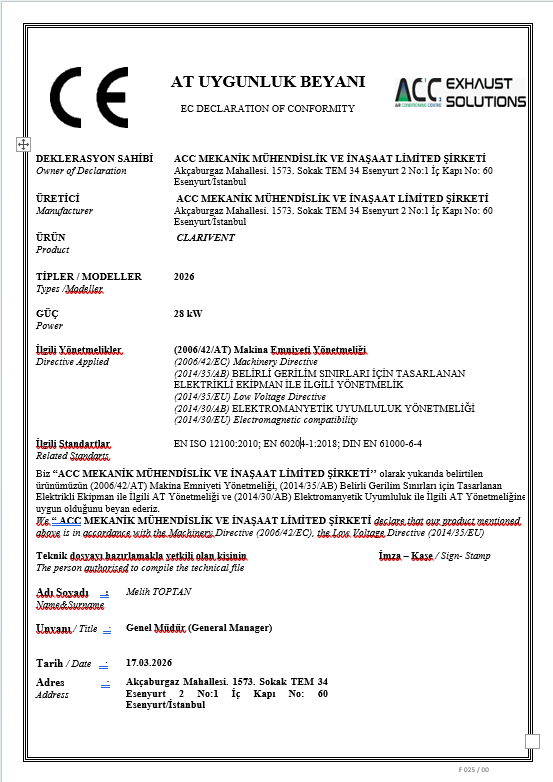

CE — AT Uygunluk Beyanı — CLARIVENT — CEAT Uygunluk Beyanı — CLARIVENT2006/42/AT · 2014/35/AB · 2014/30/AB

Standartlara ve direktiflere uygun tasarım
EN ISO 12100:2010 · EN 60204-1:2018 · DIN EN 61000-6-4 standartlarına uygun; Makine Emniyeti, Alçak Gerilim ve Elektromanyetik Uyumluluk direktiflerine uygunluk beyanı.
